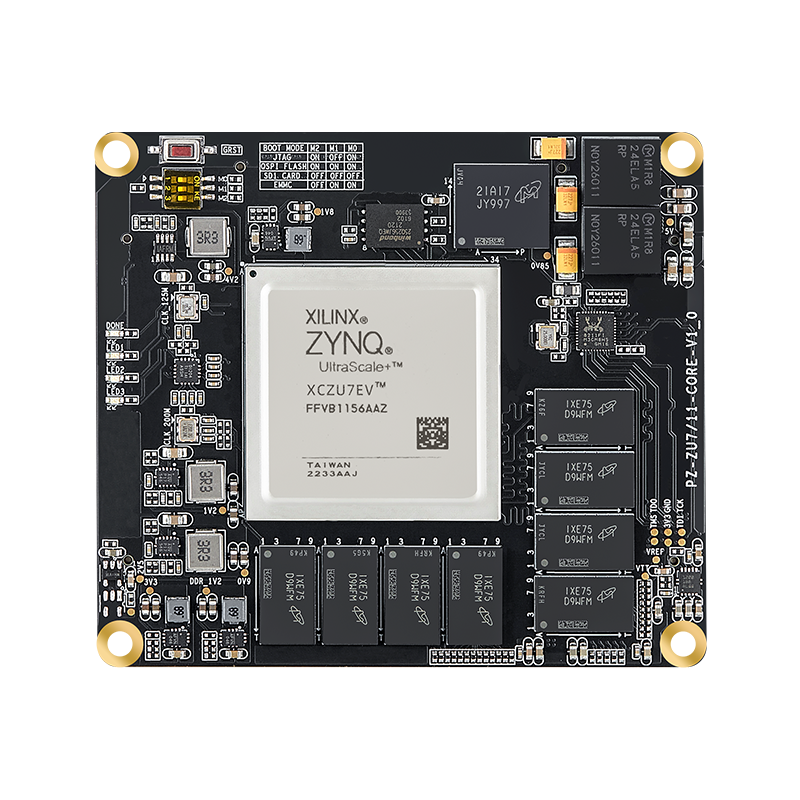

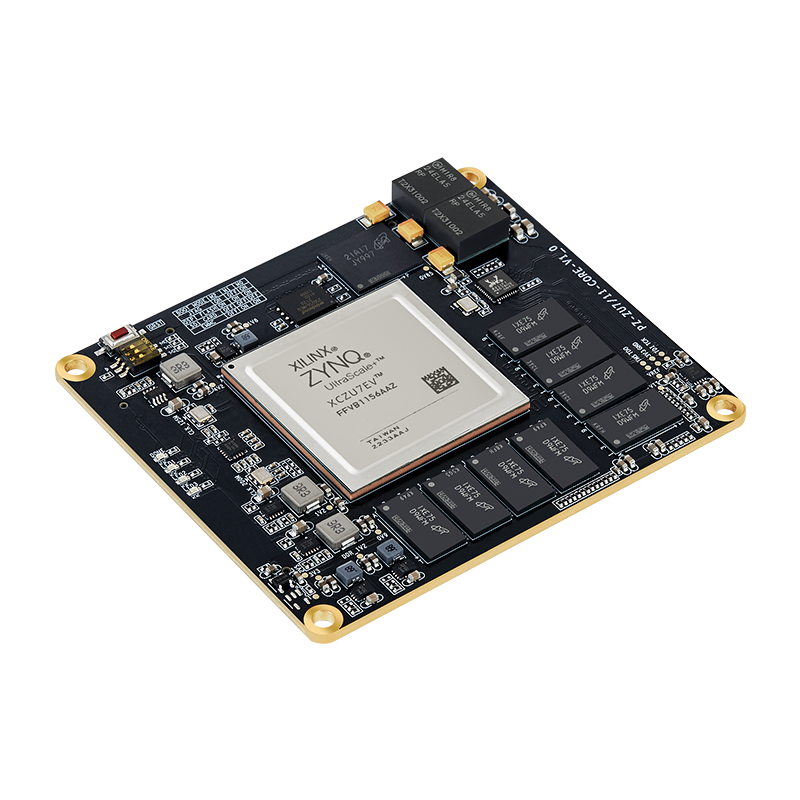

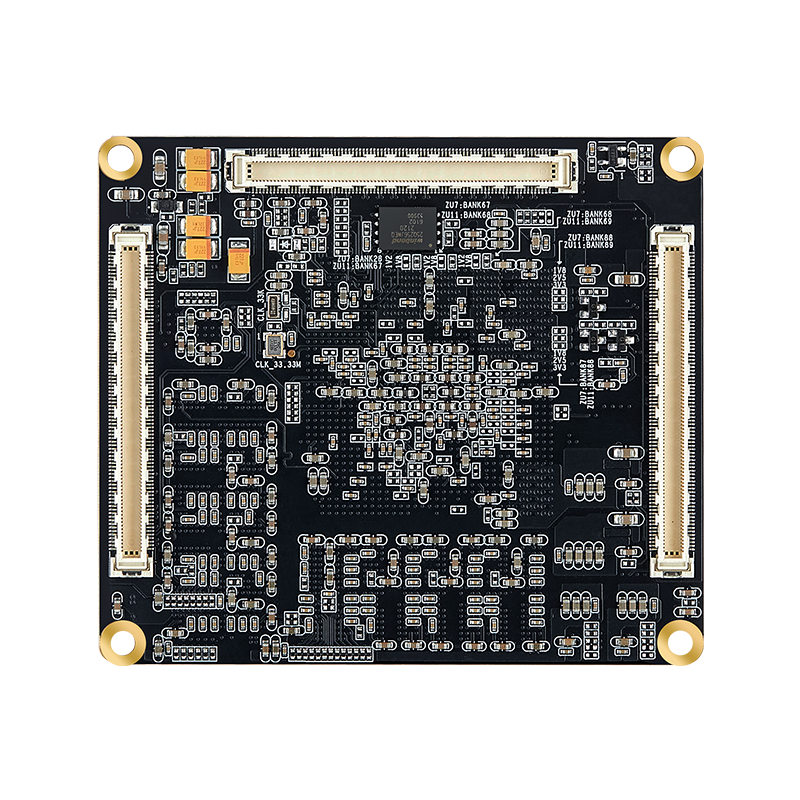

璞致FPGA ZYNQ UltraScale+ ZU7EV 核心板
PZ-ZU7EV-SOM
- ZYNQ UltraScale+核心板，4 x Cortex-A53，主频1.3Ghz
- PS侧4GB、PL侧4GB DDR4，8GB EMMC，256Mb+256Mb QSPIFLASH
- 尺寸85*75mm，多达230个IO可用
- 极致选料与工艺标准，工业级-40℃~+85℃
- 支持PYNQ 提供完善硬件参考&软件丰富例程，助力产品开发

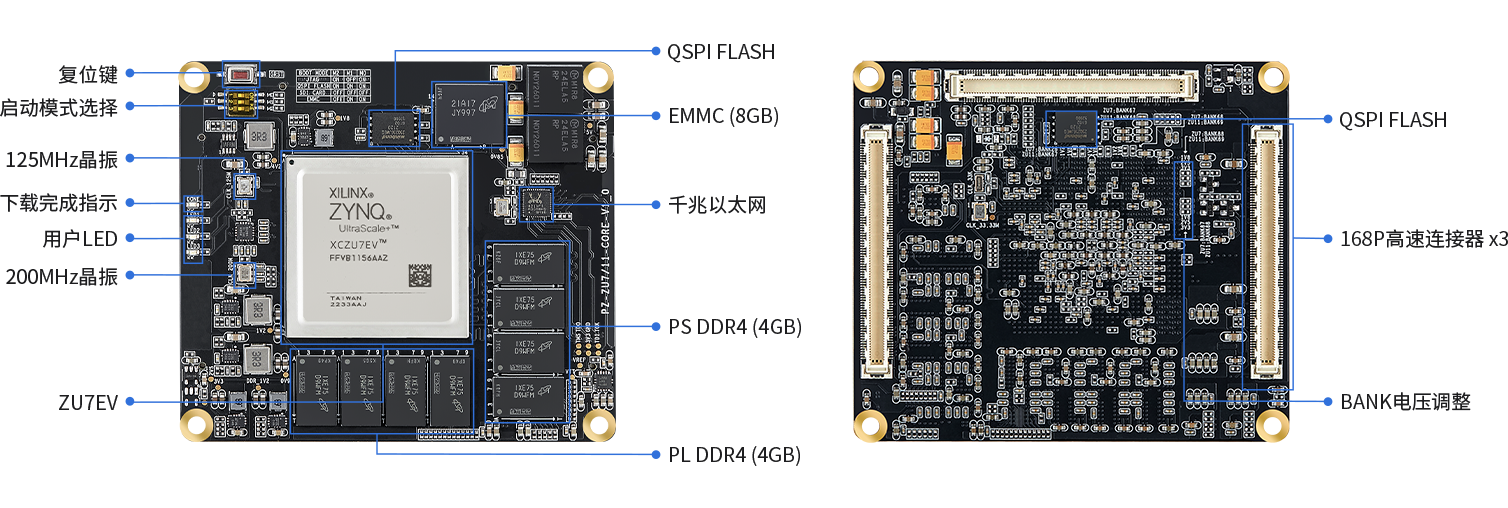

接口功能展示
产品参数
主要参数
核心板 | PZ-ZU7EV-SOM |
主控制器 | XCZU7EV-2FFVC1156I |
内核 | ARM：4 x Cortex-A53 (1.3Ghz) RPU：2 x Cortex-R5 (533Mhz) CPU：Mali-400MP2 (667Mhz) |
速度等级 | 2级 |
芯片级别 | 工业级（-40°C~+85°C） |
逻辑单元 (Logic Cells） | 504K |
查找表 (LUTs） | 230000 |
触发器 (Flip-Flops） | 461000 |
DSP Slices | 1728 |
BLOCK RAM | 11Mb |
DDR4 | PS侧4GB、PL侧4GB |
QSPI FLASH | 256Mb + 256Mb，双FLASH启动，启动更快 |
EMMC | 8GB，存储启动文件和用户文件 |
启动方式 | JTAG/QSPI/SD/EMMC，默认SD启动 |
用户LED | 3路 |
PS侧GTR | 4对TX/RX |
PS侧GTH | 20对TX/RX |
PS端MIO | 38个 |
扩展IO数量 | HP：144个IO (1.2/1.8V可调，默认1.8V） HD：48个 (1.8/2.5/3.3V可调，默认3.3V） |
供电/电流 | 8-12V/5A |
晶振 | 1个单端33.3333MHz晶振提供给PS 1个差分200MHz晶振提供给PL 1个差分125MHz晶振提供给GT收发器的参考时钟 |
尺寸、工艺 | 85*75mm、哑黑色、沉金工艺、0.5mm 168P连接器 x3，顶层最大高度5mm，PCB厚度2mm，连接器合高4mm |

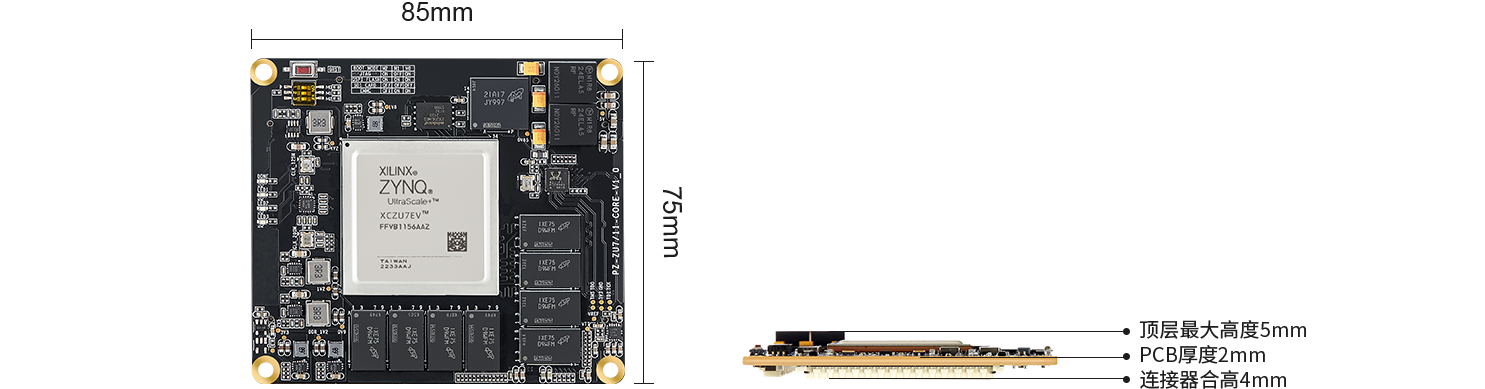

产品尺寸
技术支持及配套资料
所有配套资料通过百度网盘提供，请联系客服索取
例程不断更新中... ...

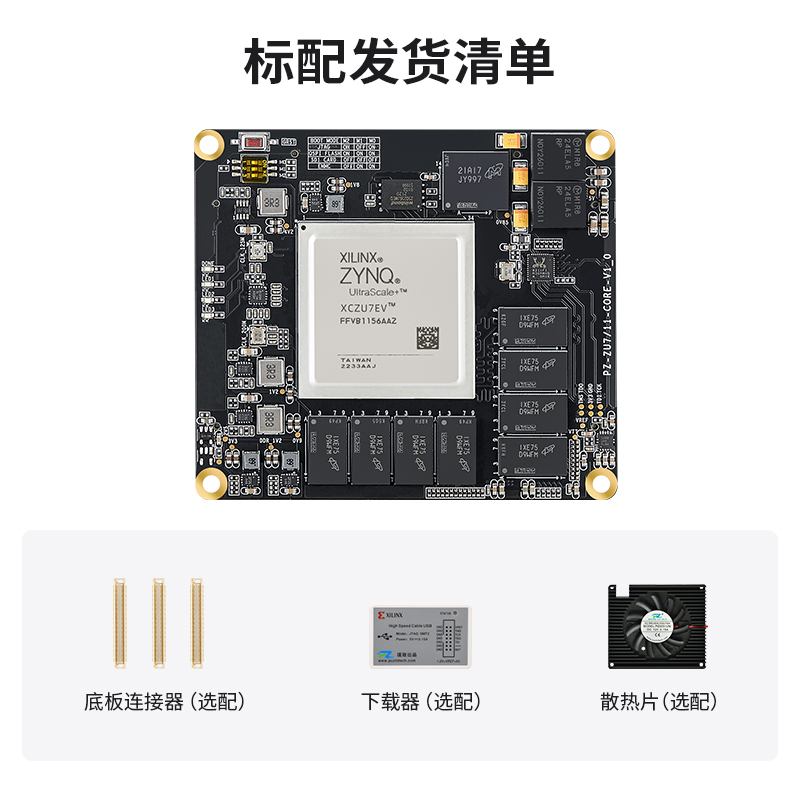

标配发货清单
