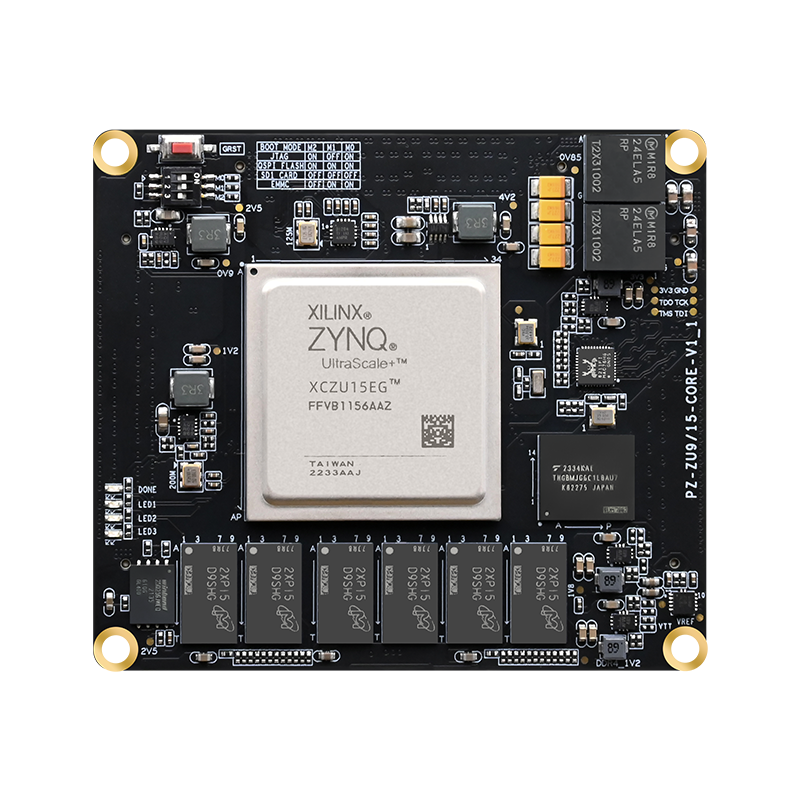

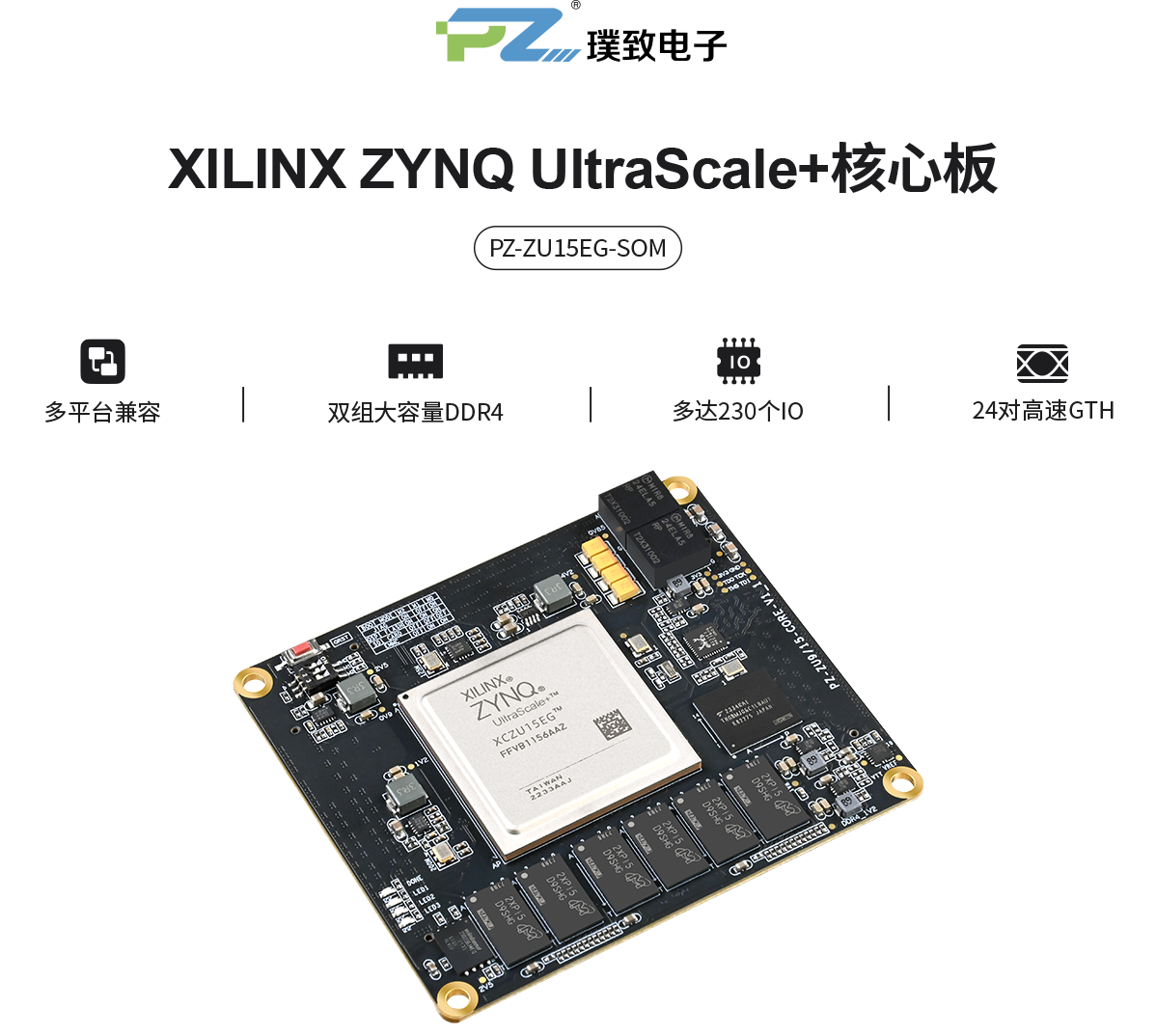

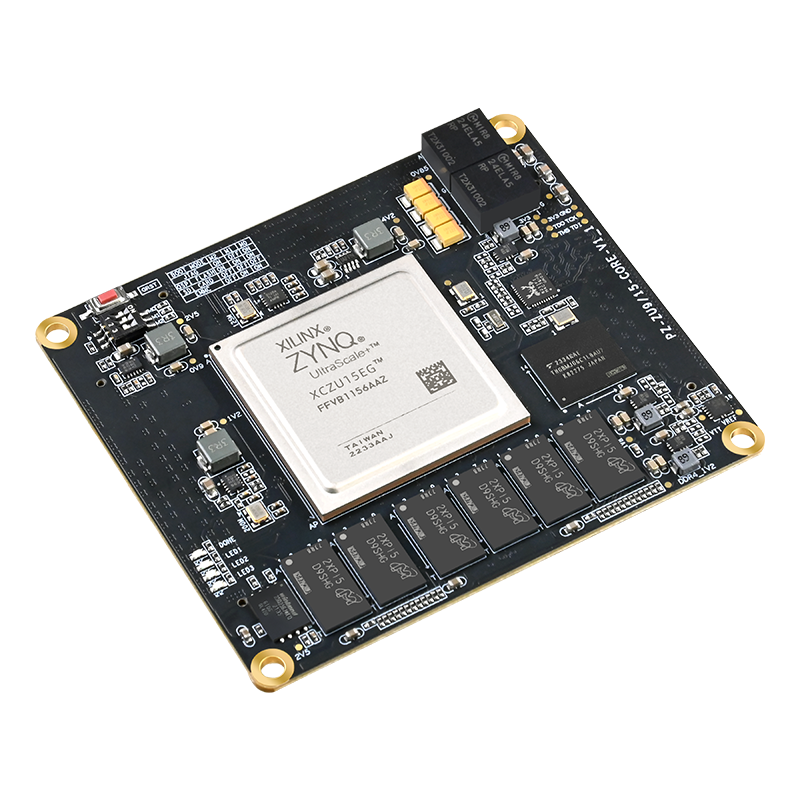

璞致FPGA ZYNQ UltraScale+ ZU15EG 核心板
PZ-ZU15EG-SOM
- ZYNQ UltraScale+核心板，4 x Cortex-A53，主频1.333Ghz
- PS侧4GB、PL侧2GB DDR4，8GB EMMC，256Mb+256Mb QSPIFLASH
- 尺寸85*75mm，多达230个IO可用
- 极致选料与工艺标准，工业级-40℃~+85℃
- 支持PYNQ 提供完善硬件参考&软件丰富例程，助力产品开发

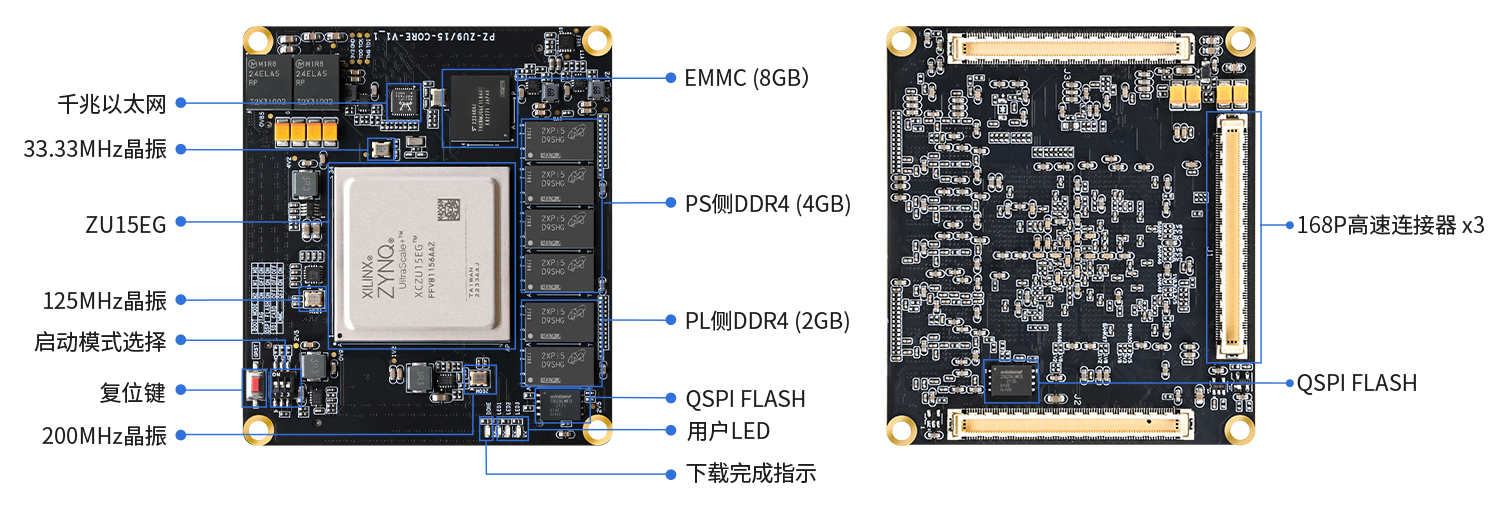

接口功能展示
产品参数
主要参数
核心板 | PZ-ZU15EG-SOM |
主控制器 | XCZU15EG-2FFVB1156I |
内核 | 四核 ARM Cortex-A53 (1.333Ghz) 双核 ARM Cortex-R5F (533Mhz) |
GPU | MaliTM-400MP2，667Mhz |
速度等级 | 2级 |
芯片级别 | 工业级（-40°C~+85°C） |
逻辑单元 (Logic Cells） | 747K |
查找表 (LUTs） | 341000 |
触发器 (Flip-Flops） | 682000 |
DSP Slices | 3528 |
BLOCK RAM | 26.2Mb |
DDR4 | 共计6GB，PS侧4GB/ PL侧2GB |
QSPI FLASH | 256Mb + 256Mb，双FLASH启动，启动更快 |
EMMC | 8GB，存储启动文件和用户文件 |
启动方式 | JTAG/QSPI/SD/EMMC，默认SD启动 |
千兆以太网 | 1路 |
用户LED | 3路 |
PS侧GTR | 4对TX/RX |
PS侧GTH | 24对TX/RX |
PS端MIO | 38个IO（固定1.8V） |
PL端IO | 共计192个单端； 其中96个IO电平1.2/1.8V可调（默认1.8V) 96个IO电平1.8/2.5/3.3V可调（默认3.3V) |
供电/电流 | 8-12V/4A |
晶振 | 1个单端33.3333MHz晶振提供给PS 1个差分200MHz晶振提供给PL 1个差分125MHz晶振提供给GT收发器的参考时钟 |

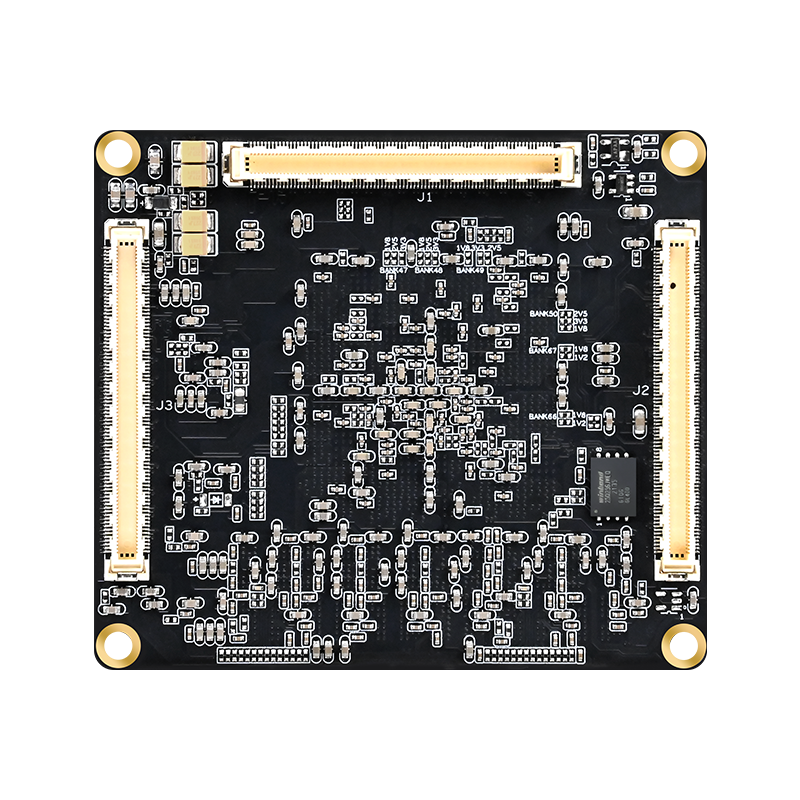

尺寸、工艺 | 85X75mm、0.5mm 168P高速连接器X3；沉金工艺；顶层最大高度5mm，PCB厚1.75mm，连接器合高4mm |

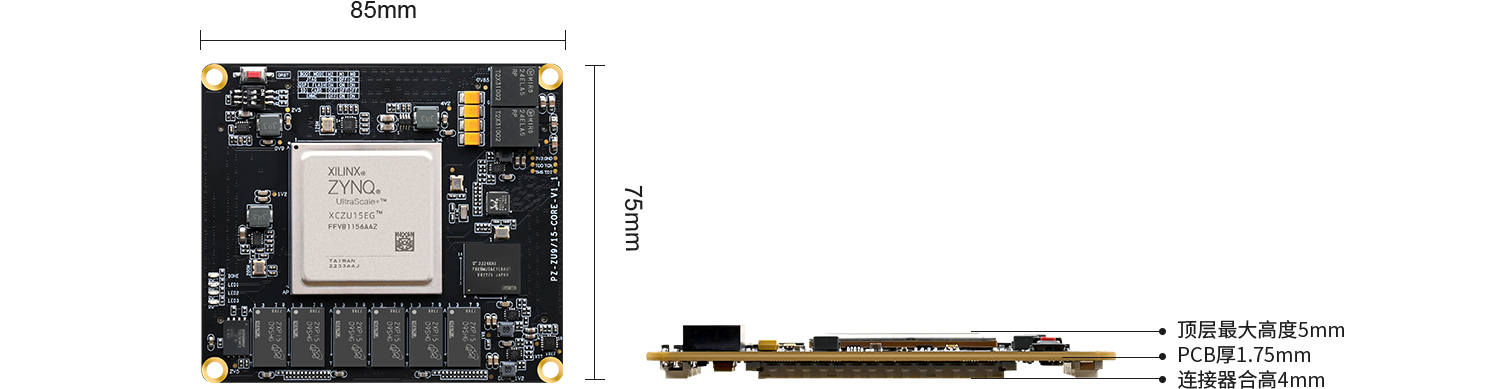

产品尺寸
技术支持及配套资料
所有配套资料通过百度网盘提供，请联系客服索取
例程不断更新中... ...

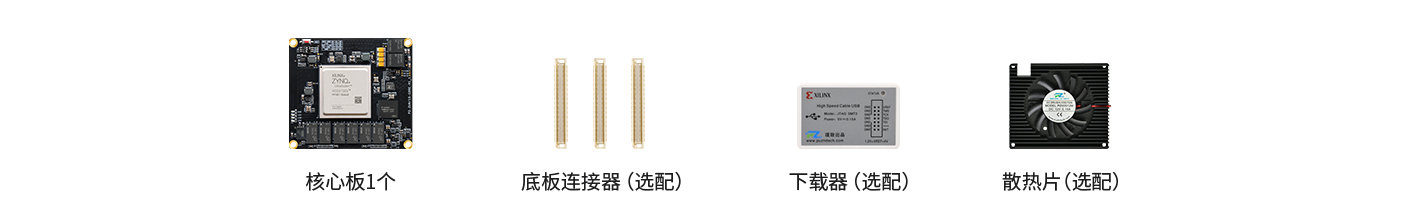

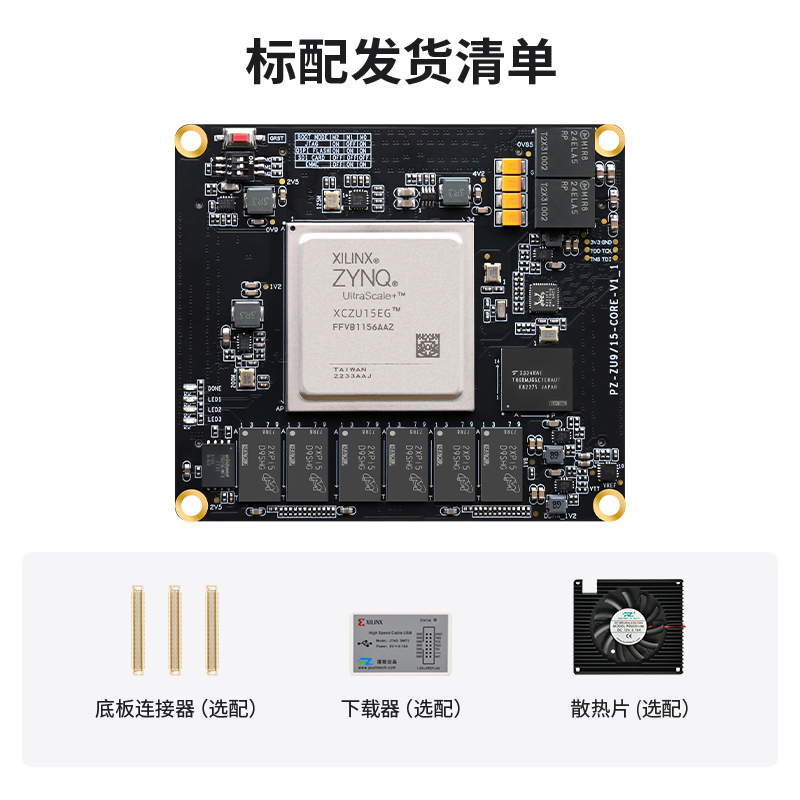

标配发货清单
