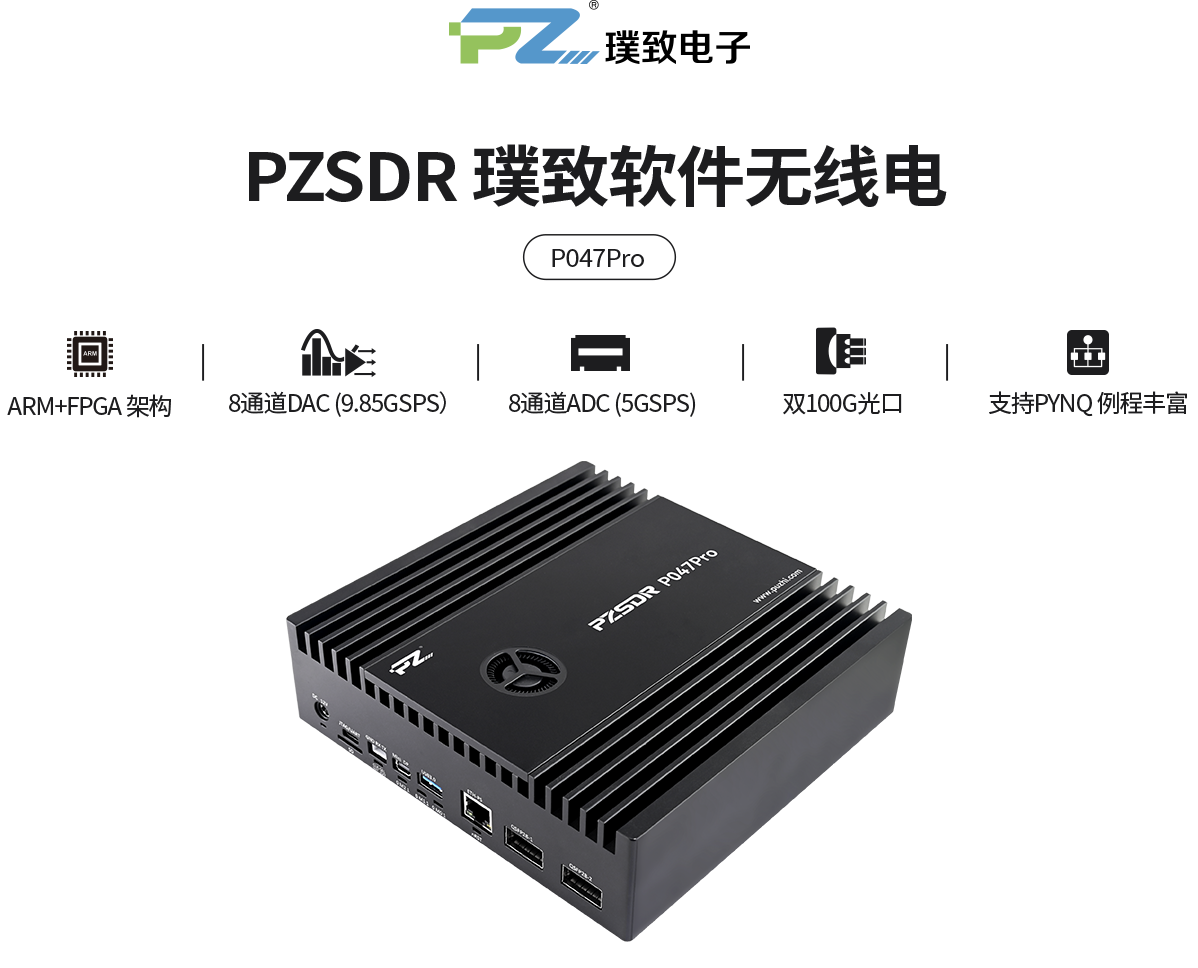

璞致FPGA ZYNQ UltraScale+RFSOC XCZU47DR P047Pro 开发板
- ARM+FPGA 架构，4 x Cortex-A53，主频1.333Ghz
- PS侧8GB、PL侧4GB DDR4，32GB EMMC，1Gb QSPIFLASH
- 8通道ADC/采样率5Gsps，8通道DAC/采样率9.85Gsps
- 预留丰富接口：UART/RS232/SSD/千兆网口/Mini DP/USB3.0/QSFP28等
- 提供RF Demos，支持PYNQ，例程丰富，助力产品二次开发
接口功能展示
产品参数
主要参数
型号 | P047Pro |
主控制器 | XCZU47DR-2FFVE1156I |
DDR4 | PS侧8GB、PL侧4GB |
QSPI FLASH | 1Gb |
EMMC | 32GB |
内核 | ARM : 4 x Cortex-A53 1.333Ghz |
速度等级 | 2级 |
温度等级 | 工业级（-40°C~+85°C） |
逻辑单元 (Logic Cells） | 930k |
查找表 (LUTs) | 425k |
DSP Slices | 4272 |
BLOCK RAM | 38Mb |
启动方式 | JTAG/QSPI/SD/EMMC，板载拨码开关选择 |
ADC通道 | 8通道/采样率5Gsps |
DAC通道 | 8通道/采样率9.85Gsps |
扩展IO数量 | HD ：20个（1.8/2.5/3.3V可调、默认3.3V） |
JTAG/UART | 1路/1路 |
TTL串口/RS232 | 1路 |
SD卡接口 | 1路 |
PS侧SSD接口 | 1路 |
千兆以太网 | PS侧1路 |
Mini DP输出 | 1路 |
USB3.0主从口 | 1路 |
SSD存储 | 1路 |
QSFP28接口 | 2路/100G |
尺寸 | 175*180mm |
供电/电流 | 12V/3A |
产品尺寸
配套例程及配套资料
开发板所有配套资料通过百度网盘提供，请联系客服索取
例程不断更新中... ...
- 1
FPGA逻辑实验
- 01.
LED流水灯例程
- 02.
LED PWM控制例程
- 03.
FPGA片内RAM读写例程
- 04.
FPGA片内ROM读写例程
- 05.
FPGA片内PLL配置例程
- 06.
FPGA片内FIFO读写例程
- 07.
FPGA侧DDR4读写测试例程
- 08.
I2C读写E2PROM例程
- 09.
光纤接口的眼图测试例程
- 10.
Aurora 8B/10B回环测试例程
- 01.
- 2
ARM Vitis 例程
- 01.
Vitis简介
- 02.
串口例程
- 03.
DDR读写例
- 04.
PS端RTC中断例程
- 05.
EMIO控制LED例程
- 06.
I2C控制器读写EEPROM例程
- 07.
RS232例程
- 08.
EMMC例程
- 09.
SD例程
- 10.
DP例程
- 11.
SD卡读BMP图片DP显示例程
- 12.
自定义IP核例程
- 13.
基于lwip的echo server例程
- 14.
基于UDP远程更新QSPI Flash例程
- 15.
AXI DMA环路测试例程
- 01.
- 3
PetaLinux 例程
- 01.
安装虚拟机和Ubuntu系统
- 02.
PetaLinux工具安装
- 03.
使用PetaLinux定制Linux系统
- 04.
添加开机自启动脚本及用户文件
- 05.
SD卡根文件系统
- 06.
EMMC引导开机启动
- 07.
Linux下GPIO-LED操作
- 08.
Linux下NVME SSD操作
- 09.
Linux下USB操作
- 10.
Linux下以太网操作
- 01.
- 4
射频例程
- 01.
时钟LMK04828例程
- 02.
裸机射频收发例程
- 01.
- 5
PYNQ 例程
- 01.
RFSOC BOOK简介
- 02.
PYNQ镜像烧录及环境配置
- 03.
notebook示例运行
- 01.

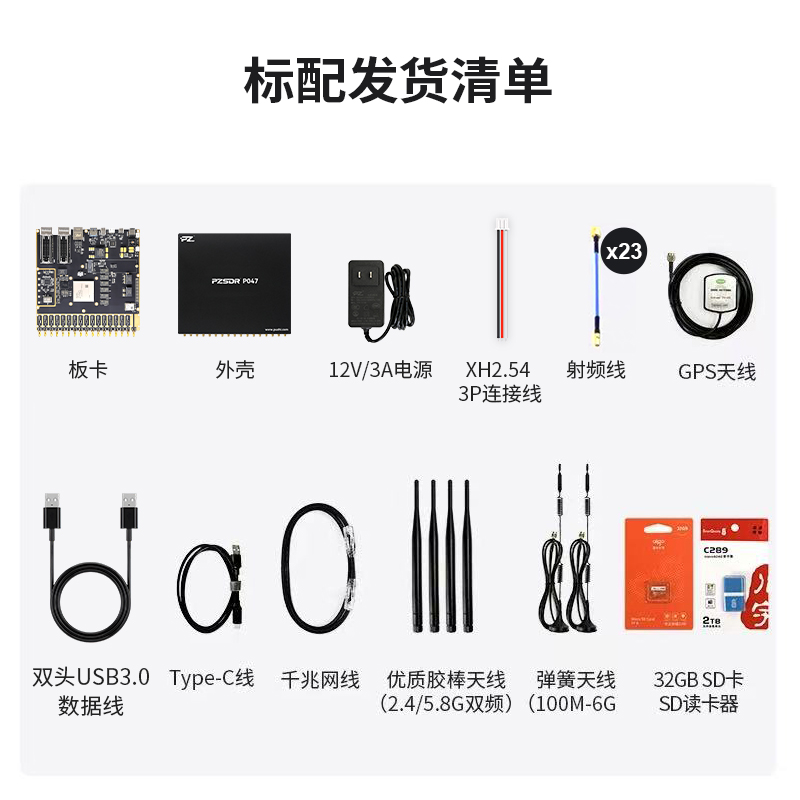

标配发货清单
