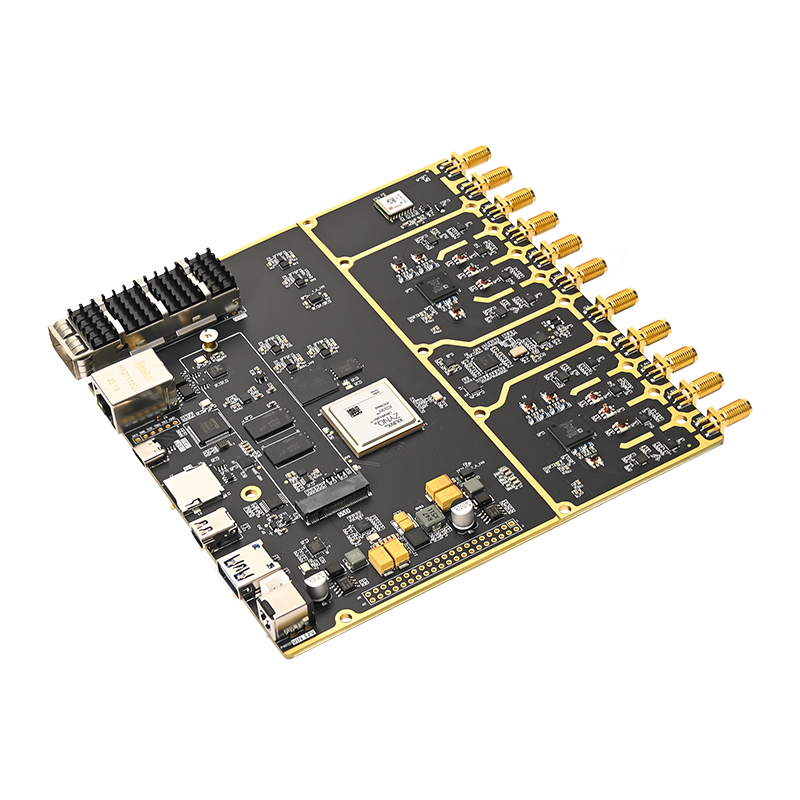

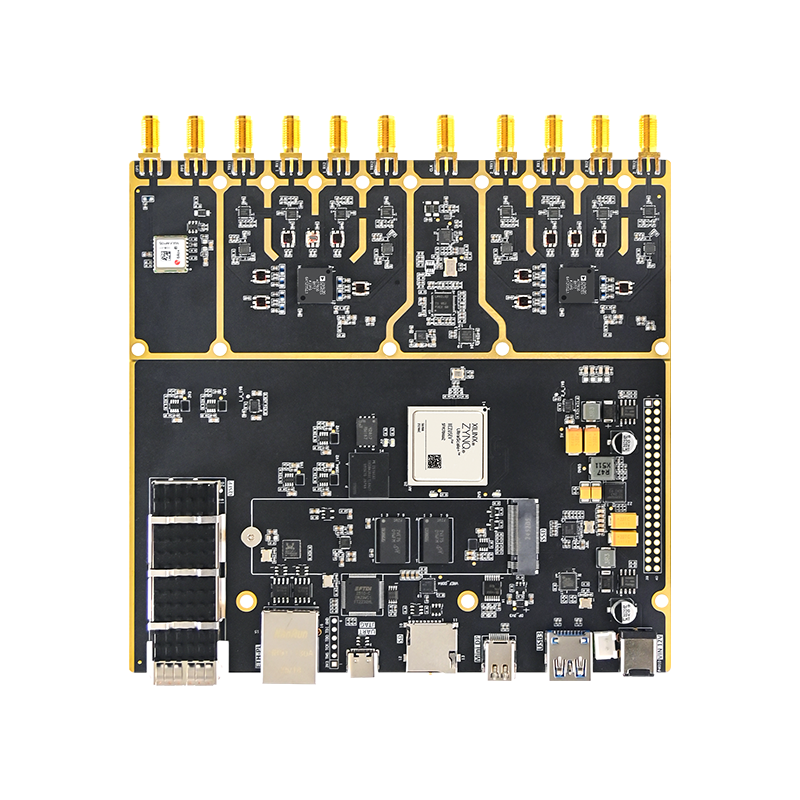

璞致PZSDR 软件无线电 ZU5EV+AD9361*2
P501D
- 射频芯片AD9361，频率范围70M-6Ghz，信号带宽200K-56Mhz
- PS侧2GB DDR4，256Mb QSPI FLASH，功率放大22dbm

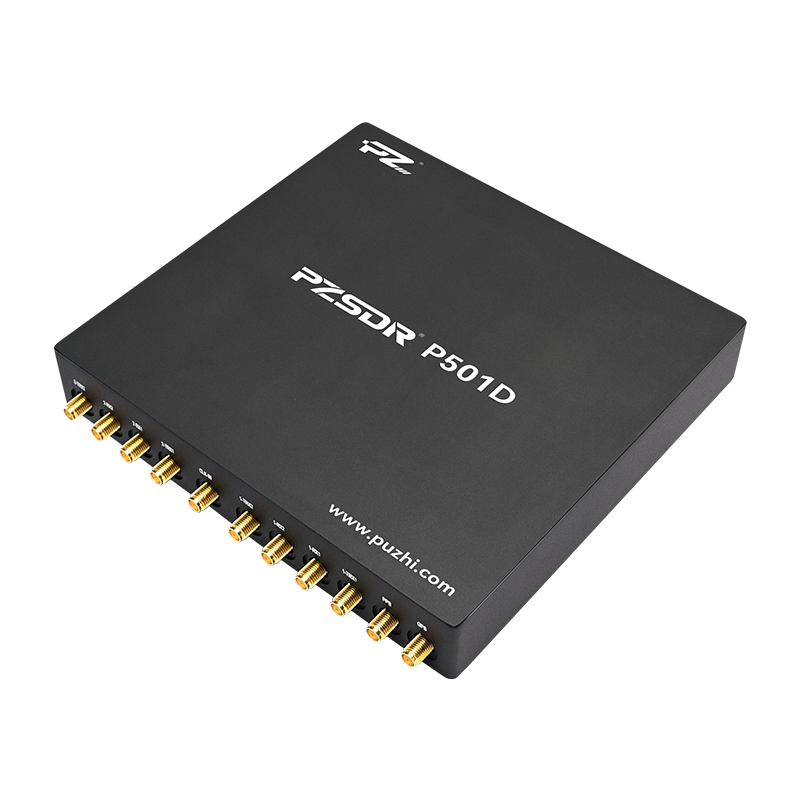

- 尺寸：单板150mmx160mm、壳体170mmx160mmx28mm
- 4TX 4RX，性能优异高隔离度，静电防护安全可靠
- 支持多种开源软件，提供多平台例程，支持定制化服务

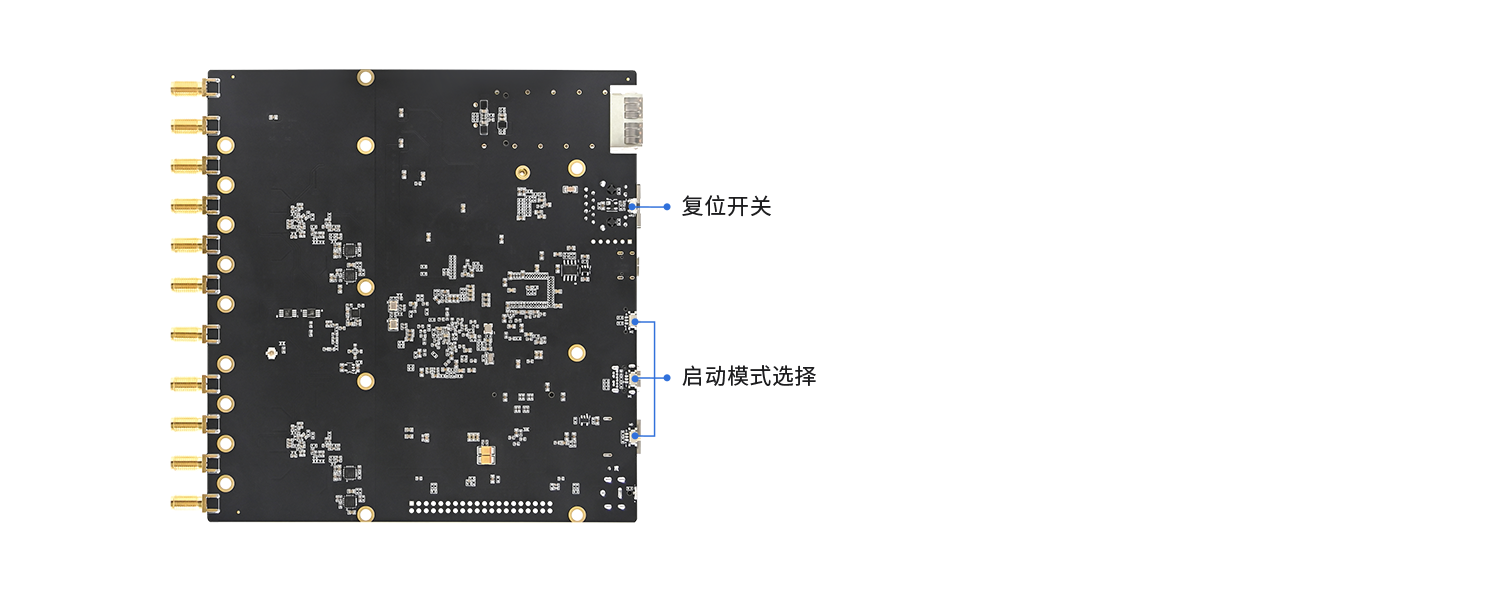

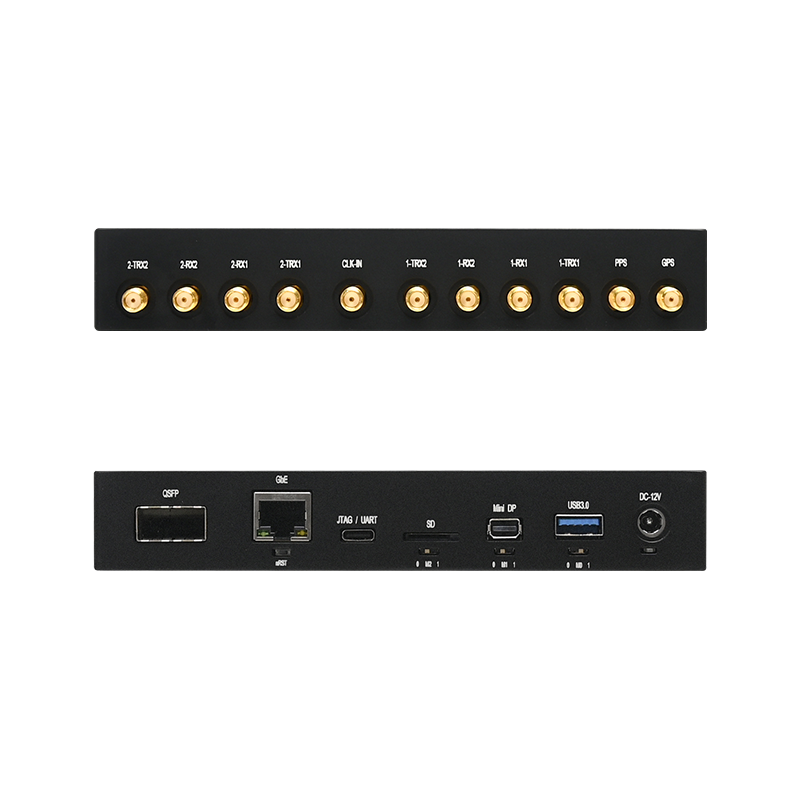

接口功能展示
产品参数
主要参数
型号 | P501D |
主控制器 | XCZU5EV-2SFVC784I |
内核 | 4 x Cortex-A53-1.3Mhz 2 x Cortex-R5-533Mhz |
速度等级 | 2级 |
温度等级 | 工业级 (-40°C~+85°C) |
逻辑单元 | 256K |
查找表 | 234000 |
触发器 | 117000 |
DSP Slices | 1248 |
BLOCK RAM | 5.1Mb |
射频芯片 | AD9361BBCZ |
频率范围 | 70M-6Ghz |
信号带宽 | 200K-56Mhz |
功率放大 | 22dbm |
DDR4 | PS端2GB |
QSPI FLASH | 256Mb |
射频时钟 | 板载40M VCTCXO(0.1PPM)/外部输入 |
千兆以太网 | PL端1路 |
USB3.0 | 1路 |
UART | 1路 |
JTAG | 1路 |
SD卡 | 1路 |
GPS | 1路 |
PPS/10M 输入 | 1路 |
外部时钟输入 | 1路 |
扩展IO | 40P 2.54间距连接器（包括5V/3.3V电源，32根信号线） |
尺寸 | 单板：150x160mm 壳体：170x160x28mm |
防护等级 | 所有对外接口均做静电防护时钟/射频均做屏蔽防护 |
供电 | 12V/3A |

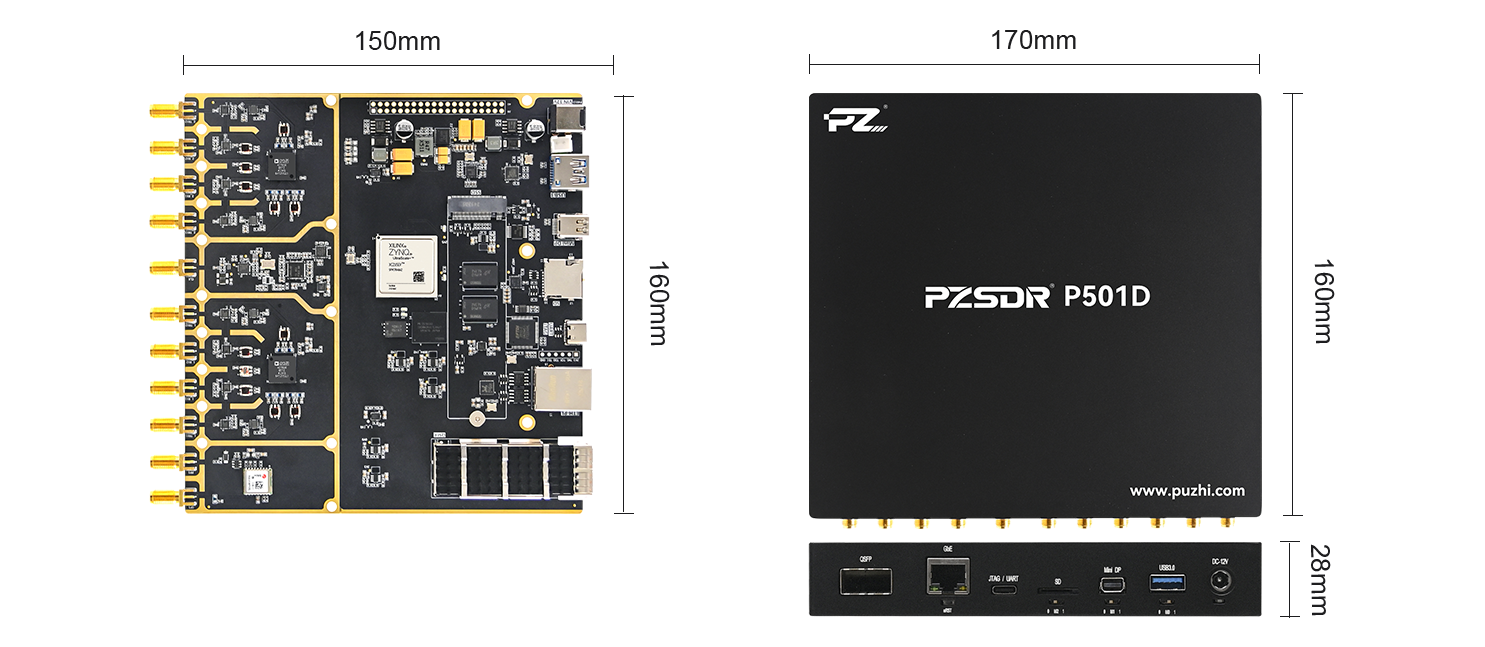

产品尺寸
丰富的支持资源
初始代码及固件 | 1.ADI-NOOS裸机测试代码 2.ADI-FMCOMMS5部分兼容固件 3.OpenWifi测试固件 4.ADI-IIO-USB3.0(NCM-3.75G)-EMMC测试固件 |
软件支持 | 1. ADI IIO-oscilloscope 2.频谱仪上位机软件 |
软件支持 | 1. libiio 2. ADI IIO-oscilloscope 3.上位机采集处理软件 |

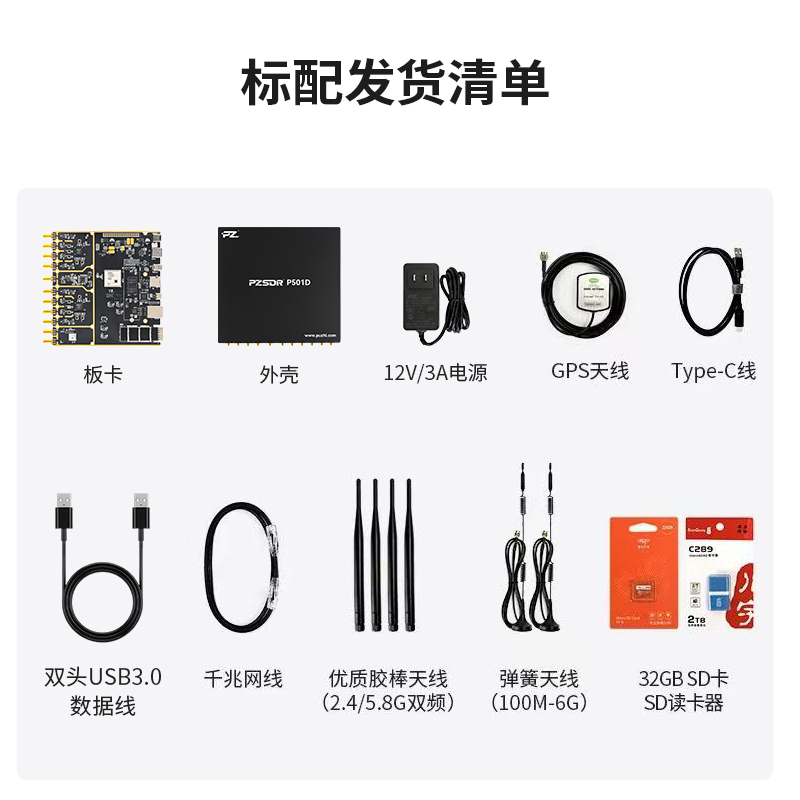

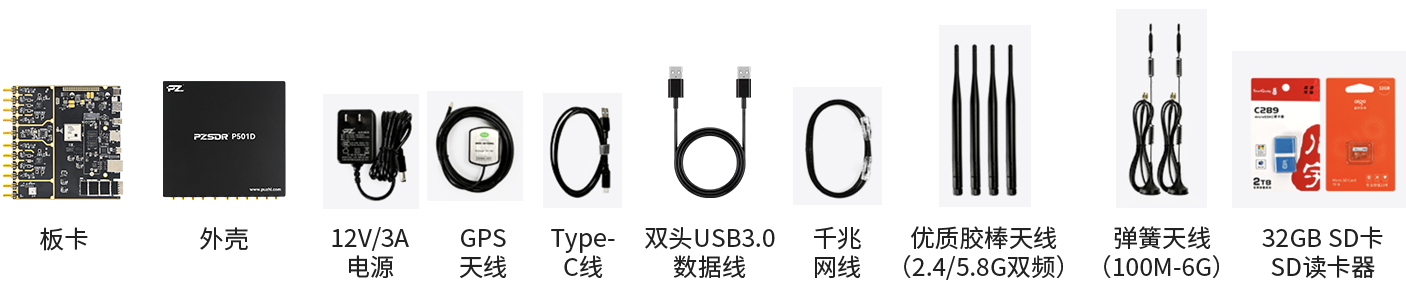

标配发货清单
